自润滑镶嵌轴承
自润滑轴承是在金属基体上均匀的镶嵌固体润滑剂,可实现不需要加油的自润滑..但初次使用需要涂抹上润滑脂.自润滑轴承特别适用于:为避免污染而不能加油或处于封闭性结构内而不易加油的场合;往复/摇摆运动,频繁启动/制动/重载低速运转,微量滑动以及处于水中或腐蚀性液体中难以形成润滑油膜的场合;作业环境恶劣,注油润滑效果难以发挥的场合.具有耐高温、高负荷、抗冲击、耐腐蚀的特点。
一、ZRH镶嵌轴承主要材质性能参数:
种类 | ZRHQ (基体:ZCuSn5Pb5Zn5) | ZQH (基体:ZCuZn25Al6Fe3Mn3) | ZRHT (基体HT200) |
无油 | 供脂 | 无油 | 供脂 | 无油 | 供脂 |
允许载荷 | 15 | 15 | 25 | 25 | 5 | 8 |
允许速度/m.min-1 | 25 | 150 | 15 | 50 | 15 | 96 |
PV值 | 60 | 100 | 100 | 150 | 40 | 80 |
工作温度/℃ | 400 | 250 | 300 |
摩擦因数 | 0.08-0.25 | 0.08-0.20 | 0.08-0.25 | 0.08-0.20 | 0.08-0.25 | 0.06-0.20 |
使用范围 | 中载低速 | 通用 | 低载荷 |
二、自润滑轴承类别:WQZ、WQZD、WQPA和WQPB型;

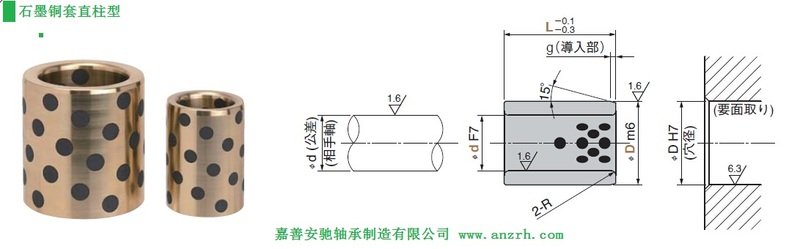

1、WQZ整体式镶嵌轴承尺寸:单位:mm,与外径相配座孔偏差为H7。
代号 | d (H7或H8) | D | B (h12) | C |
WQZ030 | 30 | 38 | s6 | 50 | 1 |
WQZ035 | 35 | 45 | 55 | 1 |
WQZ040 | 40 | 50 | 60 | 1 |
WQZ045 | 45 | 55 | 70 | 1 |
WQZ050 | 50 | 60 | 75 | 1 |
WQZ060 | 60 | 70 | 80 | 1 |
WQZ070 | 70 | 85 | 100 | 2 |
WQZ080 | 80 | 95 | 100 | 2 |
WQZ090 | 90 | 105 | 120 | 2 |
WQZ110 | 110 | 125 | r6 | 140 | 2 |
WQZ120 | 120 | 135 | 150 | 2 |
WQZ140 | 140 | 160 | 170 | 2 |
轴承孔与轴颈间的间隙参考值(包括WQZD/WQP): 单位:mm;
轴径 | 50 | 100 | 150 | 200 | 250 | 300 |
间隙 | 常温 | 0.15~0.20 | 0.16~0.25 | 0.20~0.30 | 0.25~0.45 | 0.27~0.50 | 0.30~0.55 |
高温 | 0.17~0.23 | 0.35~0.45 | 0.42~0.56 | 0.50~0.60 | 0.52~0.65 | 0.60~0.75 |
